一、涡街流量计概述
涡街流量计是流量测量和自动控制的重要仪表,可适用于气体、液体、蒸汽的流量测量,广泛用于石油、化工、冶金、热力、纺织、造纸、电力、 及市政建设等行业。
二、涡街流量计产品特点
1、无可动部件,长期稳定,结构简单便于安装和维护;
2、传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,低点无漂移,性能十分稳定,结构形式多样,有管道式、插入式流量传感器形式;
3、精确度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;
4、测量量程范围宽,在雷诺数为2×104 ~7×106范围内,可达1:20;
5、压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表;
6、安装方式灵活,根据现场工艺管道不通,可水平,垂直和不同角度倾斜安装;
7、采用消扰电路和抗震动传感头,具有一定抗环境振动性能;
8、采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上;
9、由软件对仪表系数非线性进行修正,提高测量精度;
10、采用EPROM对累积流量进行掉电保护,保护时间大于10年;
三、涡街流量计工作原理

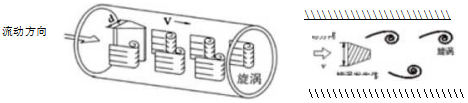

涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经 旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门旋 涡。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St x V/d
式中:f:涡街发生频率(Hz)
V:旋涡发生体两侧的平均流速(m/s)
St :斯特罗哈尔系数(一定雷诺数范围内为常数)
d:旋涡发生体避流面宽度(m)
四、涡街流量计技术参数

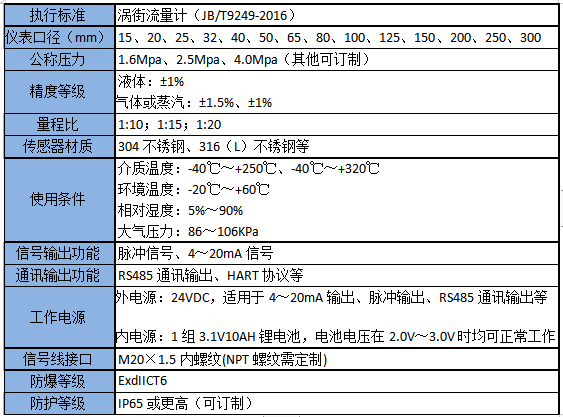

五、涡街流量计类型

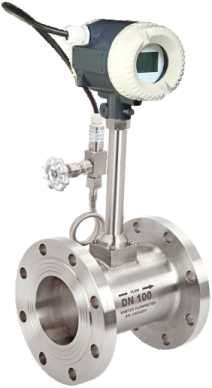

1、法兰连接型
2、法兰夹装型

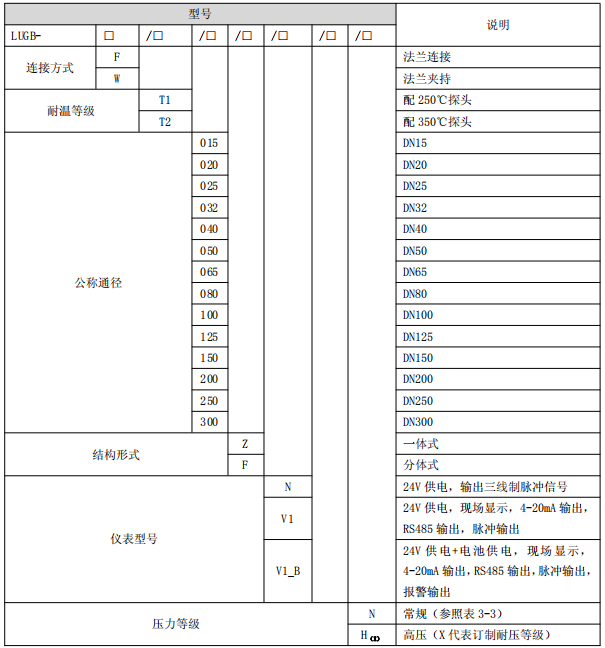

六、涡街流量计选型型谱
