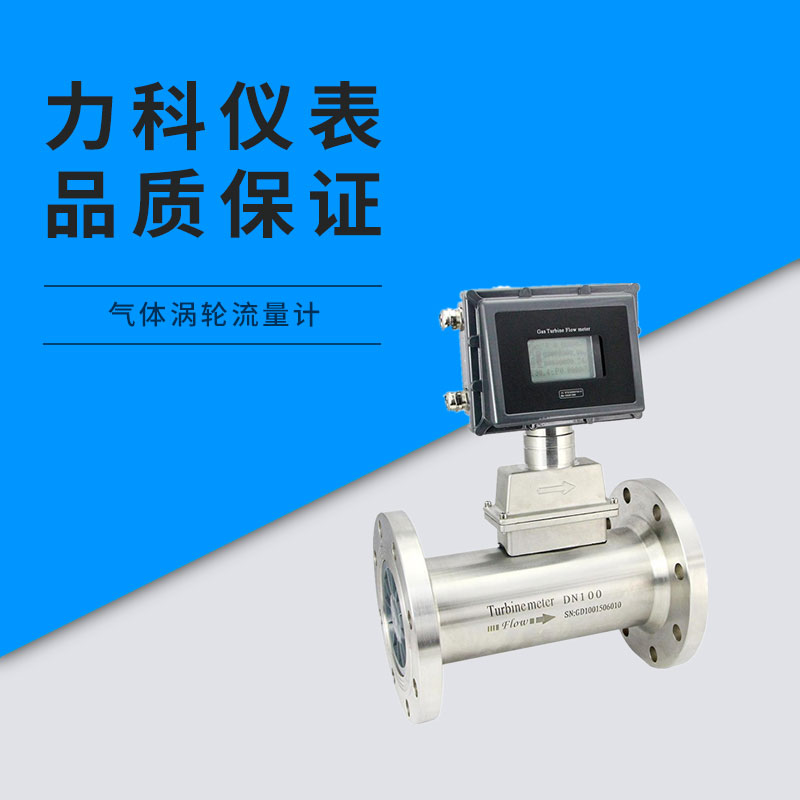

气体涡轮流量计
气体涡轮流量计
一、气体涡轮流量计概述
气体涡轮流量计是综合了气体力学、流体力学、电磁学等理论,集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,气体涡轮流量计具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,气体涡轮流量计广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
二、气体涡轮流量计特点
1、优质合金涡轮,具有更高的稳流和耐腐蚀作用;
2、进口优质专用轴承,使用寿命长;
3、计量室与通气室隔绝,保证了仪表的安全性;
4、可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值;
5、流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h;
6、智能化仪表系数多点非线性修正;
7、内置式压力、温度传感器,安全性能高、结构紧凑、外形美观;
8、仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6, 防护等级为IP65;
9、系统低功耗工作,一节3.2V10AH锂电池可连续使用3年以上;
10、仪表系数、累计流量值掉电十年不丢;
三、气体涡轮流量计主要技术参数
1、基本参数
执行标准  封闭式管道中气体流量的测量—气体涡轮流量计(GB/T8940-2003)
仪表口径(mm)及连接方式  20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
 25、40、50可采用螺纹连接
精度等级  ±1.5%R(±1%R需特制)*
量程比  1:10 ;1:20 ;1:30
仪表材质  表体:304不锈钢或铸铝
 叶轮:防腐ABS或优质铝合金
 转换器:铸铝
使用条件  介质温度:-20℃~+80℃
 环境温度:-30℃~+60℃
 相对湿度:5%~90%
 大气压力:86Kpa~106Kpa
工作电源  A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
 B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
 当电压低于2.0时出现欠压指示
整机耗能  外电源:< 1W
 内电源:平均功耗&le; 1W,可连续使用三年以上。
信号输出功能  脉冲信号、4-20mA电流信号、控制信号
通讯输出功能  RS485通讯
实时记录功能⑤  起停记录、日记录、定时间间隔记录
信号接线口  内螺纹M20×1.5或其他
防爆等级  ExdⅡBT6或ExiaⅡCT4
防护等级  IP65

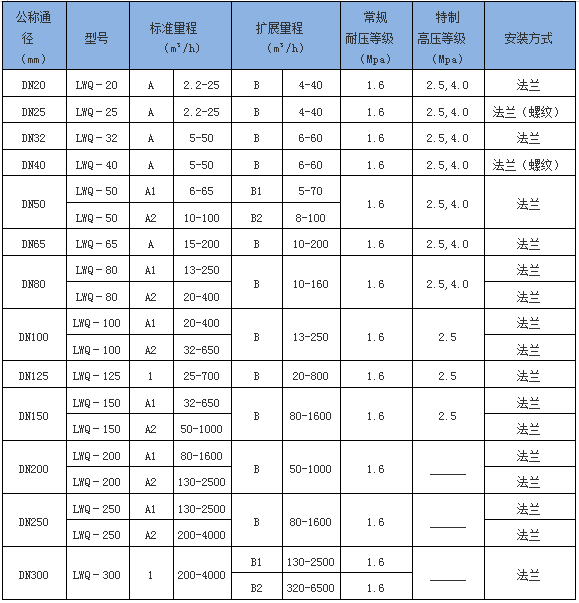

2、测量范围及工作压力

3、选型型谱

型 号说 明
JT-LWQ--□/□/□
类型D


智能温度压力补偿型气体涡轮流量计
仪表口径25A/B/C25mm
40A/B40 mm
50A/B50 mm
8080 mm
100100 mm
150150 mm
200200 mm
250250 mm
300300 mm
传感器材质N基本材质,优质铝合金。(很高耐压:1.0MPa)
S不锈钢材质。(高压防腐型)
特殊结构A  氧气专用结构(脱油脱脂处理)
B  压缩空气专用结构(高流速设计)

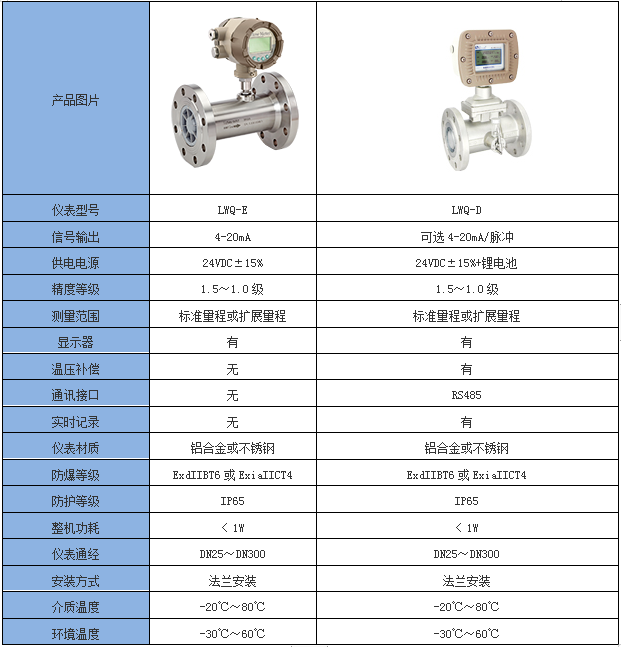

四、气体涡轮流量计产品分类
